（大阪府）
本建物は、平屋の鉄骨造であり、用途は図書館です。平面形状はシンボリックな5つの円筒状を基軸に平面プランが計画されています。計画地は森林内にあり、通常のRC基礎梁+杭のような工法は根を切断する箇所が多くなるためできるだけ木を守る目的として鋼管突出杭としました。また1階床も鉄骨にて床組を構成し杭と一体の計画としています。
構造計画概要
構造設計ルートは両方向共にルート1-1としています。
建物の主な耐震要素は円筒状の壁（壁内に柱・ブレースを配置）とし、鉛直用の柱を意匠計画に合わせ適宜配置しています。また杭についてはECS-TP工法（株式会社三誠）を用い上部鉄骨造と杭を一体化した計画としています。1階・屋根も鉄骨造にすることにより軽量化を図りコストにも配慮しています。建築地は多雪地域であることから屋根梁や庇の変形には十分配慮した計画としています。
『SS7』利用方法

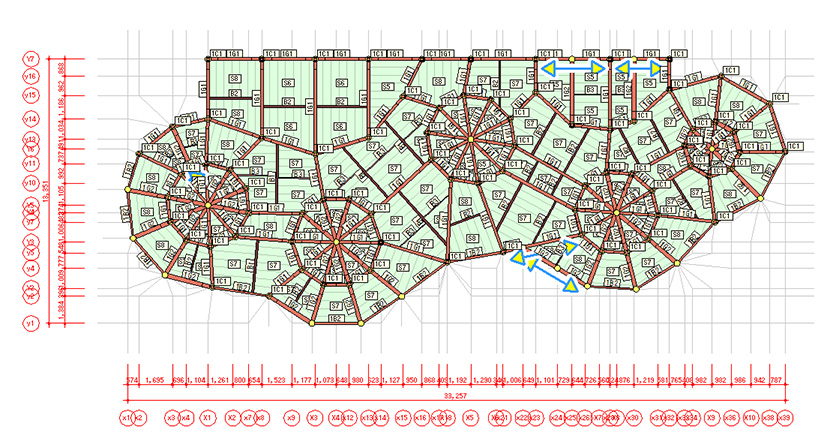

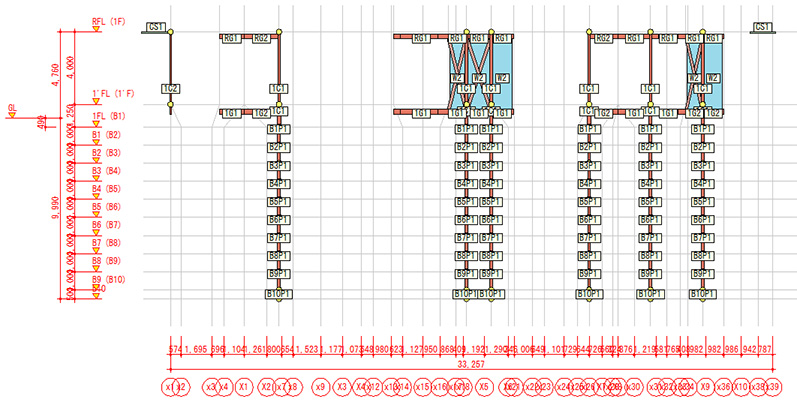

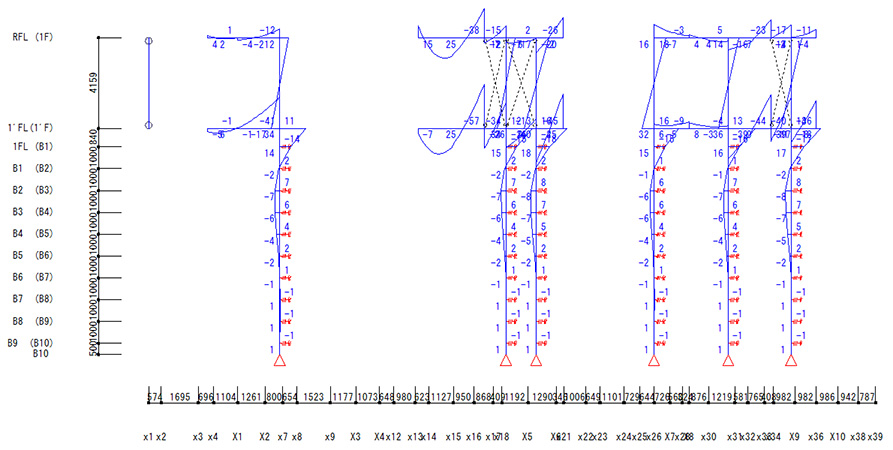

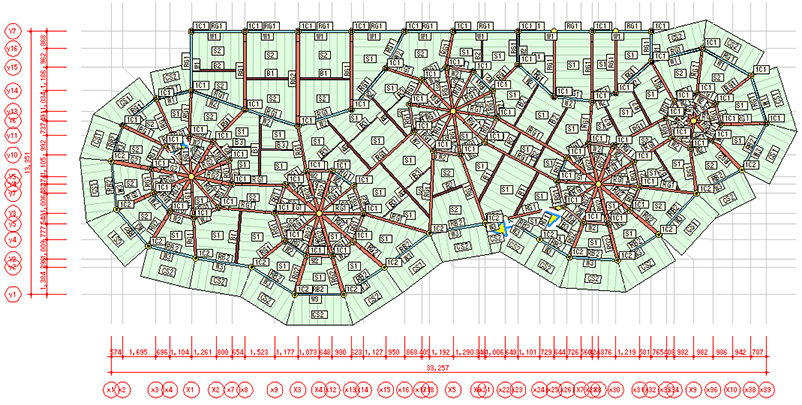

建物平面は、XYグリッドはほぼ無く連続性もなく複雑なため、あらかじめ作成した座標に基づきマウス入力にて建物形状を作成しました。1層・R層の床は合成床版を採用することで剛床仮定としています。杭の検討については設計当初は、建物杭モデルは別途とし、それぞれおおむね断面等を決定した後一体モデルとし再検討を行っています。
また前述したとおり基軸が存在しないため、XY方向と45度方向の検討を行い、耐震安全性を確認しています。（杭に対しても同様です）
別途検討項目
電算内で入力検討できない項目について別途手計算等で検討を行いました。その検討による付加応力は別途電算に特殊荷重にて考慮しました。
確認審査時の指摘事項や対処方法

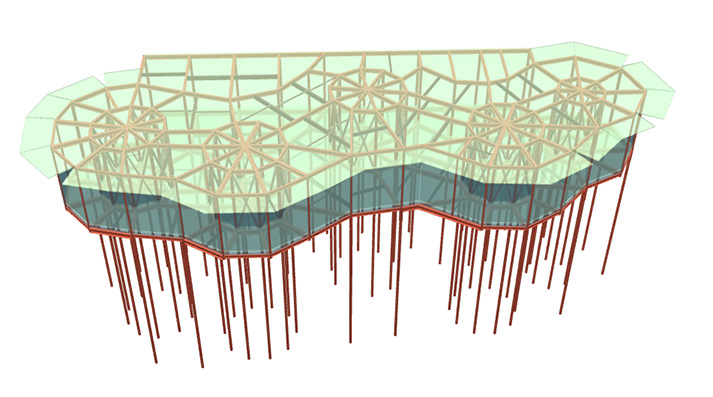

モデル化が複雑であるので、審査時には電算出力以外にも入力モデルや3D図等を提示し整合性を確認しました。
また杭との一体モデルであるため、採用値の正当性を別途資料にて対応しました。
おおむね『SS7』内の検討・出力項目にて対応でき、大きな指摘はありませんでした。
