構造最適化プログラム『YLAB』と連携
Super Build^®／SS7 Op.YLAB Link（β版）

構造最適化プログラム『YLAB』と
『SS7』を連携するソフトウェア

『Super Build^®／SS7 Op.YLAB Link』（β版）は、一貫構造計算ソフトウェア『Super Build^®／SS7』（以下『SS7』）と東京理科大学工学部建築学科の山川研究室で開発された構造最適化プログラム『YLAB』を連携するソフトウェアです。
参考資料：「最適化とは何か？」
設計初期段階における仮定断面の選定を『YLAB』で自動化し、設計業務の省力化を図ります。

1.『SS7 Op.YLAB Link』の特長

S造の建物（事務所、店舗、工場、倉庫など）を対象とします。
『SS7』の一連計算実行中に『YLAB』と連携し、『YLAB』で選定した仮定断面を用いて『SS7』での再計算までを一連で行います。
『YLAB』では、『SS7』の架構情報や荷重をもとに、『YLAB』側で別途、剛性計算、応力計算、断面算定を行い、許容応力度や層間変形角、施工性などの制約条件を満足し、かつ、鋼材量またはコストが少なくなる仮定断面を選定します。
『YLAB』で選定した仮定断面は計算結果の「復元」により現在の入力データに反映することができます。
『SS7 Premium』のライセンスが必要です。

※選定にかかる時間は、建物規模、選定候補の数、PC性能により異なります。目安は以下です。

建物概要	時間
2階 8×8スパン延べ面積：7,800m² 節点数：163 柱符号数：11 梁符号数：25	10分
8階 6×6スパン延べ面積：6,700m² 節点数：226 柱符号数：51 梁符号数：68	30分
13階 3×6スパン延べ面積：10,500m² 節点数：377 柱符号数：64 梁符号数：128	1時間

［OS］：Windows 11、［CPU］：Core Ultra 7 265、［ドライブ］：SSD

2.適用範囲

対象とする構造種別、荷重条件、建物形状、部材は、以下のとおりです。

(1) 構造種別：S造
(2) 荷重条件：固定＋積載荷重、地震荷重
(3) 建物形状：節点移動、セットバック^*1、節点上下移動、節点同一化、柱の回転、部材の寄り、梁のレベル調整、ダミー層
(4) 解析モデル：単一剛床
(5) 部材の扱い：

部材	『YLAB』で解析できる部材	『YLAB』で断面を選定できる部材
S柱（角形鋼管）^*2	〇	〇
S柱（角形鋼管以外）、CFT柱	×	×
S柱脚^*3	〇	×
S大梁（H形鋼強軸配置）	〇	〇
S大梁（H形鋼強軸配置以外）	×	×
S鉛直ブレース（引張ブレース）	〇	×
S鉛直ブレース（H形鋼、角形鋼管、円形鋼管）	〇	×
S鉛直ブレース（アンボンドブレース（耐震））	〇	〇
S鉛直ブレース（上記以外）	×	×
水平ブレース	〇	×
任意配置鉛直ブレース	×	×
任意配置水平ブレース	〇	×
RC柱	〇	×
RC大梁	〇	×
RC耐震壁	×	×
RC雑壁（フレーム内）	〇	×
重量のみの壁	〇	×
SRC柱	×	×
SRC大梁	×	×
外部袖壁、パラペット、フレーム外雑壁、片持梁、小梁、床、片持床、出隅床	〇	×
木質柱、木質大梁、木質壁、木質鉛直ブレース、木質床	×	×

『YLAB』で解析できない部材が一つでも存在する場合、メッセージウィンドウに計算不可メッセージを表示し、連携を中止します。

*1腰折れおよび大梁の平行移動は考慮しません。
*2選定対象の鋼材はBCR、BCPのみです。
*3露出柱脚、メーカー製柱脚は、柱外径に応じた回転バネを考慮して応力計算します。YLAB選定断面を『SS7』に反映する際は、『YLAB』で用いた回転バネをもとに、露出柱脚の場合は柱の結合状態のバネ定数とし、メーカー製品の場合は回転バネの近い製品を採用します。根巻き柱脚、埋込み柱脚は、回転バネを設けず固定として扱います。

3.制約条件

構造計算に関する制約条件

許容応力度比や層間変形角など、構造計算において満足すべき制約条件を指定できます。

項目	説明
許容応力度比	以下の検定比が入力値以下となります。柱端部の曲げモーメント柱端部せん断力梁端部・中央の曲げモーメント梁端部のせん断力 ※筋交いや冷間成形角形鋼管の応力割り増しを考慮しません。
層間変形角	一般階の最大層間変形角が入力値以下となります。
梁たわみ	大梁のたわみが入力値以下となります。
幅厚比	幅厚比による部材種別が入力したランク以上となります。
保有耐力横補剛	保有耐力横補剛を満足した仮定断面となります。
保有耐力接合（仕口）	仕口部の保有耐力接合を満足した仮定断面となります。（技術基準解説書による）
柱梁耐力比	接合部ごとの柱梁耐力比を入力値以上とします。

符号ごとに変更することもできます。

項目	説明

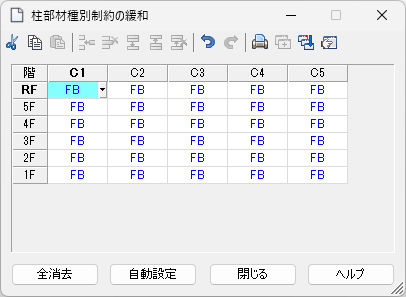

柱部材種別制約の緩和	柱部材種別の制約条件を符号ごとに個別指定します。
梁部材種別制約の緩和	梁部材種別の制約条件を符号ごとに個別指定します。

※『SS7』と『YLAB』の計算方法の違いにより、『YLAB』で選定された仮定断面が『SS7』の断面算定などで必ずOKになるとは限りません。

施工性に関する制約条件

梁の段差や上下階の柱外径差など、施工性を考慮して満足すべき制約条件を指定できます。

項目	説明
梁段差	接合部に取り付く梁の段差を入力値以上とします。
柱外径上下階差	上下階の柱の外径差を入力値以下とします。
梁せい分布平滑化	上層へ向かって梁せいが小さくなるようにします。

部材ごとに変更することもできます。

項目	説明

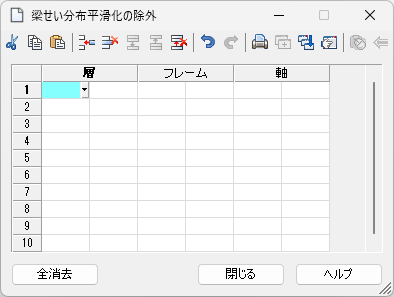

梁せい分布平滑化の除外	梁せい分布平滑化の対象から除外する梁を指定します。
柱外径差制限の除外	柱外径上下階差制限の対象から除外する柱を指定します。

断面を選定する際に、同じ断面となる符号のグループ、同じせいとなる符号のグループを指定できます。

項目	説明
柱同一せいグループ指定	階、符号が異なる部材であっても、同じせいとして選定する指定です。

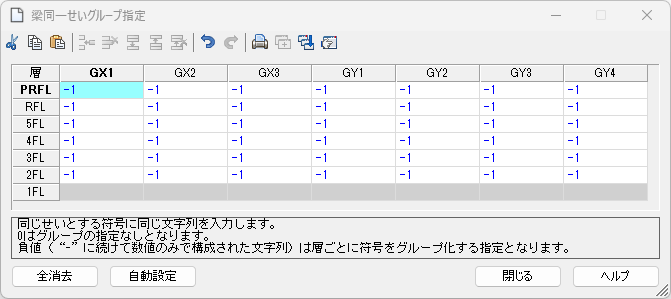

梁同一せいグループ指定	層、符号が異なる部材であっても、同じせいとして選定する指定です。
柱同一断面グループ指定	階、符号が異なる部材であっても、同じ断面として選定する指定です。
梁同一断面グループ指定	層、符号が異なる部材であっても、同じ断面として選定する指定です。

4.入力

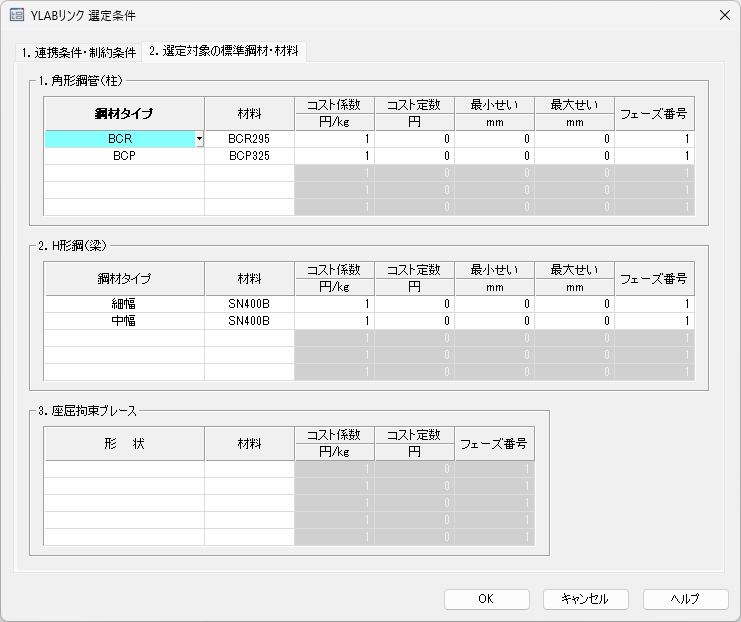

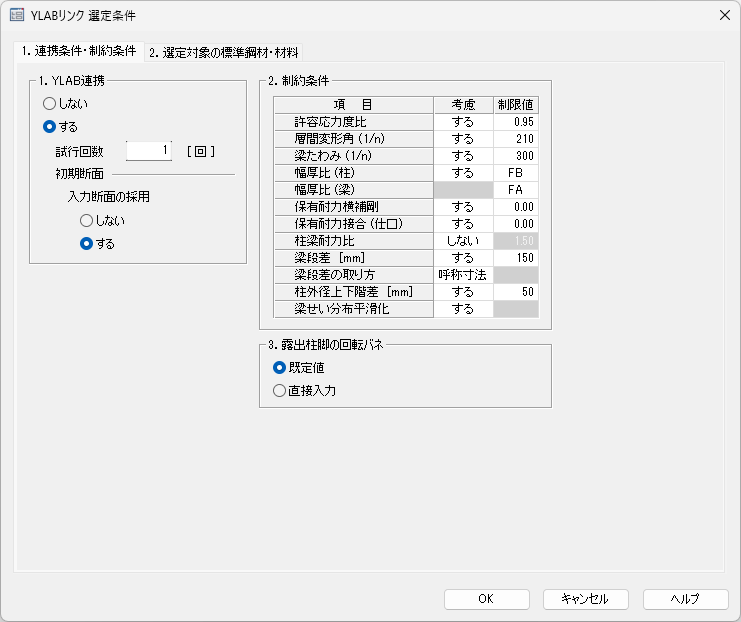

『YLAB』との連携の有無や連携する際の条件、選定対象とする鋼材を指定します。

制約条件を部材ごと、または符号ごとに変更することができます。

断面を選定する際に、同じ断面となる符号のグループ、同じせいとなる符号のグループを指定することができます。

5.操作方法

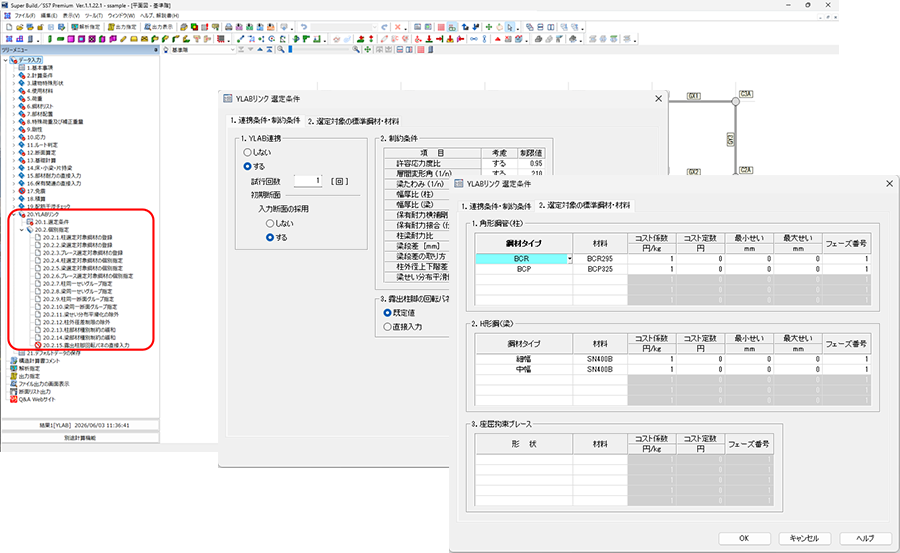

基本的な操作の流れは、以下のとおりです。

(1) 適当な断面で部材を配置し、計算不可メッセージが出力されずに応力解析（一次）まで終了する状態を準備します。
(2) ［YLAB連携］を“する”とし、選定対象の鋼材・材料、選定時の制約条件を指定します。

(3) ［YLAB連携］以降の計算を指定して実行します。

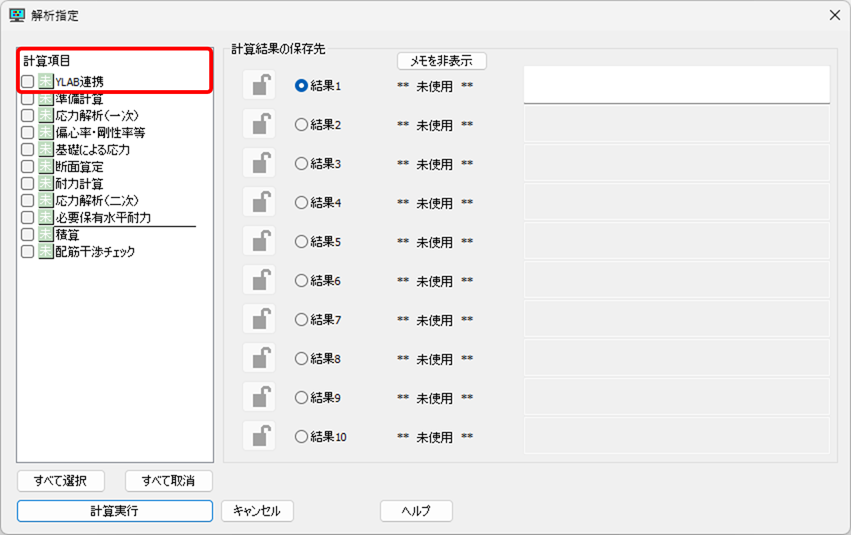

(4) (3)で指定した結果番号にYLAB選定断面による計算結果が保存されます。結果ツリーメニューから計算結果を確認します。
(5) 計算結果を確認し、適宜(1)または(2)に戻って再度計算を実行します。
(6) 計算結果が仮定断面として問題なければ、結果番号からYLAB選定断面を復元して現在の入力データに反映します。
(7) ［YLAB連携］を“しない”に変更して、以降は従来どおりに設計を行います。

6.動作環境

OS	Microsoft^® Windows^® 11 日本語版（64bit版） ※ARM版Windows^®11 は動作確認しておりません。
CPU	お使いのOSが推奨する環境以上
メモリ	8GB（16GB以上を推奨）
その他	インターネットに接続できる環境
